WoodStart® Starter <strong>shingles</strong> Instrucciones de instalación | Owens Corning Techos

Antes de instalar este producto, verifique los códigos de construcción locales para saber cuáles son los requisitos del techo.

Estas tejas están diseñadas para trabajos de techado nuevo o para la reconstrucción de un techo antiguo que posea una plataforma de madera adecuada, con capacidad para sostener clavos y con una superficie lisa. Debe cumplir con los requisitos de los códigos de construcción locales.


Nota de precaución:

Para su uso con tejas Woodmoor® o Woodcrest® de Owens Corning®.

El fabricante no se hará responsable por los problemas que puedan resultar de cualquier desviación de las instrucciones para la instalación de las tejas y de las siguientes notas de precaución:

  • Carga en los techos: Coloque los paquetes de tejas en posición plana. No los doble sobre la cumbrera.
  • Estructura base del techo: Placas base de madera con un ancho mínimo de 6 pulgadas; revestimiento mínimo de madera contrachapada de 3/8 pulgadas; paneles de fibra orientada (OSB) de un mínimo de 7⁄16 pulgadas; espacio de revestimiento mínimo de 1/8 pulgadas y máximo de 1/4 pulgadas. Cualquiera sea el tipo de estructura base utilizada, el instalador del techo debe:
  1. Instalar el material de la estructura base del techo de manera que cumpla con las instrucciones de instalación del fabricante de dicho material.
  2. Asegurarse de que la estructura base de madera no se moje antes, durante y después de la instalación.
  • Ventilación: Debe cumplir con los requisitos de los códigos de construcción locales.
  • Manipulación: Tenga cuidado especial con la manipulación de las tejas cuando la temperatura sea inferior a 40°F.
  • Almacenamiento: Conserve en un área cubierta y ventilada a una temperatura máxima de 110°F. Los paquetes deben estar apilados sobre sus caras. No las almacene cerca de tuberías de vapor, radiadores, etc.
  • Requisito de los sujetadores: Use clavos de acero galvanizado, acero inoxidable o aluminio, de vástago calibre 12 como mínimo y diámetro de cabeza de 3/8 pulg. Owens Corning Roofing recomienda que los sujetadores cumplan con la norma ASTM F1667. Debe cumplir con los requisitos de los códigos de construcción locales. Todos los sujetadores deben penetrar al menos 3/4 pulg. en la estructura de madera o atravesarla completamente un mínimo de 1/4 pulg.

    Aviso: Owens Corning Roofing exige el uso de clavos como método preferido para fijar tejas a plataformas de madera.

Instrucciones de instalación

Tapajuntas especial de alero

Cuando así lo exijan los códigos locales, la base impermeabilizante WeatherLock® o una protección equivalente contra agua y hielo debe aplicarse desde el borde del alero hasta un punto de al menos 24 in más allá de la línea interior de la pared exterior. Consulte las instrucciones de instalación del fabricante. Consulta la Fig. 1.

Fig. 1

Membrana impermeabilizante sintética

Pendientes estándar 4:12 y superiores: Use una membrana impermeabilizante sintética Owens Corning® o una membrana equivalente que cumpla con las normas ASTM D226, D4869 o D6757. Siga las instrucciones de instalación del fabricante de la membrana impermeabilizante y los códigos de construcción locales. Ver la Fig. 2.

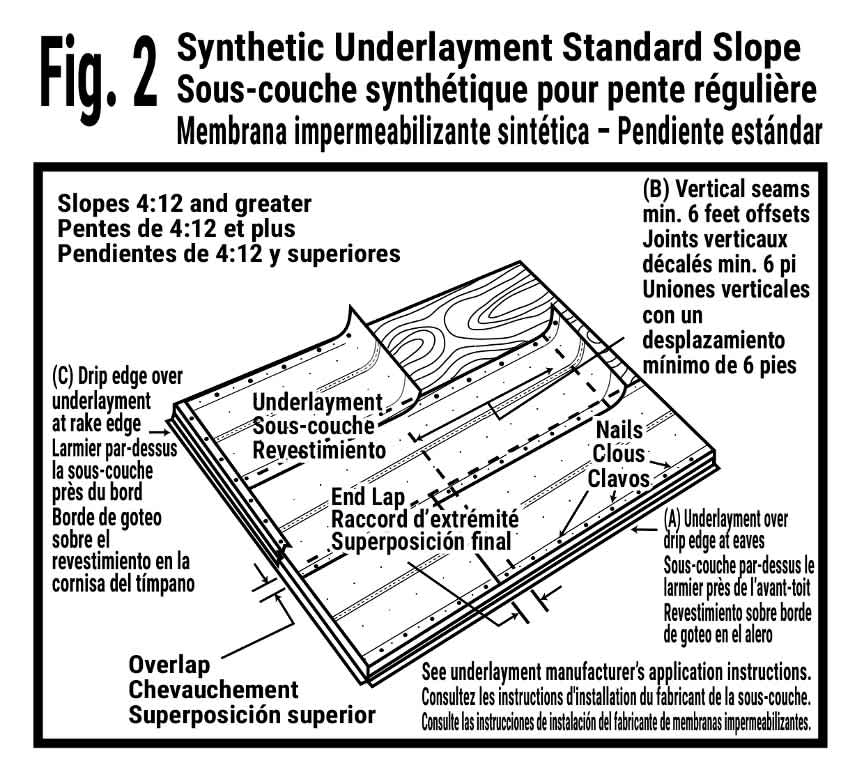

Fig. 2

Membrana impermeabilizante sintética

Pendientes bajas de 2:12 a menos de 4:12: Use una membrana impermeabilizante sintética Owens Corning® o una membrana equivalente que cumpla con las normas ASTM D226, D4869 o D6757. La membrana impermeabilizante se debe instalar de acuerdo con las instrucciones del fabricante y los códigos de construcción locales. Cada hilera de membrana impermeabilizante debe superponerse un mínimo de la 1/2 del ancho de la membrana más 1 pulgada. Ver la Fig. 3.

O barrera autoadhesiva resistente al hielo y al agua de Owens Corning® o equivalente con una superposición estándar de 3 pulgadas y borde de goteo metálico. Ver la Fig. 3A.

Nota: Vea el boletín técnico para la aplicación de fieltro.

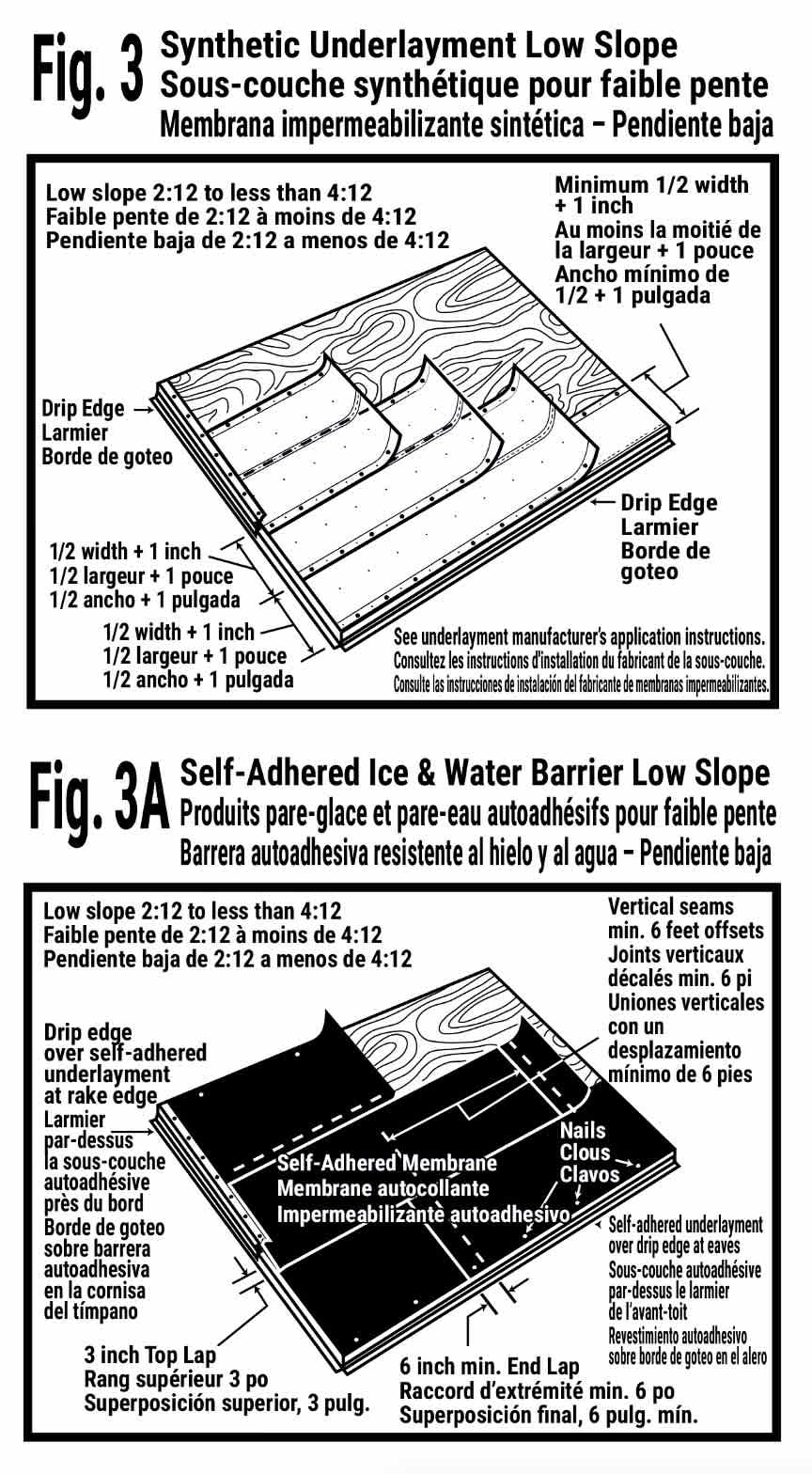

Fig. 3+3A

Patrón de sujeción de las tejas

Patrón de sujeción con 5 clavos: Utilice 5 sujetadores. Ver la Fig. 4.

Fig. 4

Hilera inicial

Aplicación en el borde de caída izquierdo: Recorte 35 pulgadas de la primera pieza de la hilera inicial inferior. Sujete el resto de la pieza, que tiene 5 pulg. x 13 3/8 pulg., a la plataforma como se muestra en la Fig. 5 y, a continuación, coloque una pieza de hilera inicial completa de 13 3/8 pulg. x 40 pulg. a la plataforma con 5 sujetadores, tal como se muestra. Ver la Fig. 5.

Aplicación en el borde de caída derecho: Recorte 5 pulgadas de la primera pieza de la hilera inicial inferior. Sujete el resto de la pieza, que tiene 35 pulg. x 13 3/8 pulg., a la plataforma como se muestra en la Fig. 6 y, a continuación, coloque una pieza de hilera inicial completa de 13 3/8 pulg. x 40 pulg. a la plataforma con 5 sujetadores, tal como se muestra. Ver la Fig. 6.

Fig 5
Fig 6

Nota: instale las tejas Woodcrest® o Woodmoor® después de la instalación de las tejas iniciales WoodStart®. Instale las tejas Woodcrest® o Woodmoor® según las instrucciones de instalación impresas en el envoltorio de las tejas.
