Tejas de Limatesa y Cumbrera ProEdge® - Instrucciones de instalación | Owens Corning Techos

PRECAUCIÓN: NO MEZCLE MATERIAL QUE PRESENTE DIFERENTES NÚMEROS DE LOTE. CONSULTE LOS NÚMEROS DE LOTE UBICADOS AL COSTADO DEL PAQUETE.

Complete la aplicacion de las tejas sobre la plataforma del techo antes de aplicar las tejas de limatesa y cumbrera. Las tejas de limatesa deben aplicarse antes que las tejas de cumbrera.

Nota: Si se aplica un nuevo techo sobre otro existente, quite las tejas de limatesa y cumbrera viejas para obtener una aplicacion nivelada. Cada teja esta perforada para separarla en tres tejas de limatesa y cumbrera.

Nota de precaución:

El fabricante no se hara responsable por los problemas que surjan como consecuencia de no seguir exactamente las instrucciones de instalacion recomendadas y los siguientes avisos importantes:

  • Uso: Tenga mucho cuidado al usar y colocar las tejas cuando la temperatura sea inferior a los 40°F (5°C). NO DEJE CAER los paquetes. Las tejas pueden romperse facilmente en el clima frío o sus bordes pueden dañarse en el clima cálido. NO intente separar las tejas rompiéndolas sobre otro objeto como una cumbrera.
  • Requisito de sujetador: Use clavos de acero galvanizado, acero inoxidable o de aluminio, de calibre 12 como mínimo, con un diámetro de cabeza de 3/8 pulg. Owens Corning™ recomienda que los sujetadores cumplan con la norma ASTM F 1667. Consulte los códigos de construcción locales. Todos los sujetadores deben penetrar al menos 3/4 pulg. en la plataforma del techo de madera o atravesar completamente los revestimientos de madera triplay o de madera orientada (OSB).
  • Aplicación de sujetadores: Coloque todos los sujetadores hasta que estén a nivel de la superficie de la teja. Debe tener mucho cuidado cuando utiliza pistolas neumáticas. Los clavos deben colocarse de manera recta de modo que la cabeza quede nivelada contra la teja pero sin cortar la superficie de la teja. Una pistola neumática incorrectamente calibrada puede hacer que los sujetadores queden levantados y se pierda el sellado, o que se levanten las lengüetas y se produzcan filtraciones y voladuras de tejas. Coloque los sujetadores a 7 1/4 pulg. del extremo inferior. No aplique sujetadores en la tira de sellador.
  • Almacenamiento: Almacene en un area cubierta y ventilada a una temperatura que no sobrepase los 110°F (43°C). Apile de manera horizontal (hasta 24 paquetes máximo). Proteja las tejas del clima cuando las almacene en el lugar de trabajo. No las almacene cerca de tuberias de vapor, radiadores, etc.
  • Todo el material expuesto debe calificarse como Clase A por Underwriters Laboratories, para mantener el sistema Clase A.

Instalación de las tejas de limatesa y cumbrera


  1. Separe cada pieza de teja de limatesa y cumbrera ImpactRidge™ en tres tejas individuales en las perforaciones.
  2. Cree una teja de inicio quitando 6 pulgadas de la parte de exposición de la teja.
  3. Comenzando en la parte inferior de cada limatesa o en el extremo de la cumbrera en dirección opuesta al viento predominante, instale la teja de inicio con un sujetador a cada lado, a 1 pulgada del borde lateral y a 1 1⁄4 pulgada del extremo cortado.
  4. Continúe instalando tejas sobre la limatesa o cumbrera sujetando cada teja con un sujetador a cada lado, a 1 pulgada del borde lateral y a 7 ¼ pulgadas del extremo expuesto. Consulte las figuras 1 y 2.
  5. Aplique el resto de las tejas de limatesa y cumbrera de la misma manera, con una exposición de 6 pulgadas.
  6. Cuando haya terminado con la cumbrera, no deje ningún área para superponer expuesta en la ultima teja de la limatesa y cumbrera. Una opción es usar la porción expuesta de 6 pulgadas de la teja de limatesa y cumbrera, cortando un pedazo que tenga la  longitud apropiada y que se extienda sobre la porción de superposición de la teja hasta el extremo de la cumbrera.
  7. Sujete la última pieza con dos clavos, cada uno a 1 pulgada del borde lateral y a 1 pulgada del extremo de la cumbrera. Cubra los sujetadores expuestos con cemento asfáltico para techos. El cemento asfáltico para techos debe cumplir con la norma ASTM D4586 Tipo I y Tipo II (Sin asbesto).

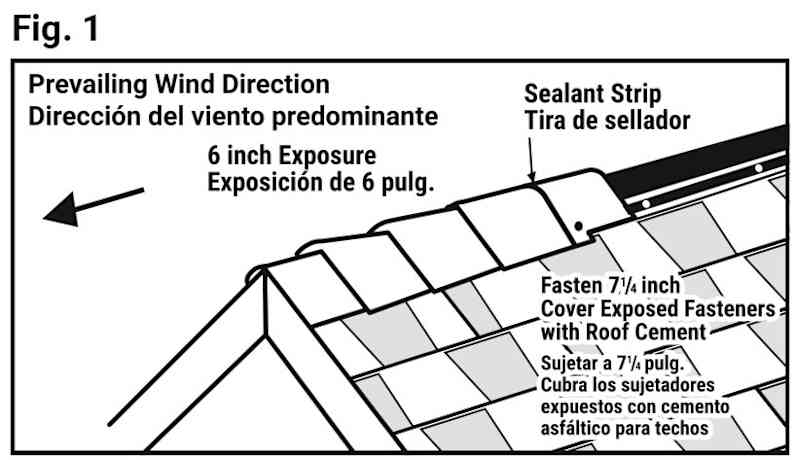

Figure 1

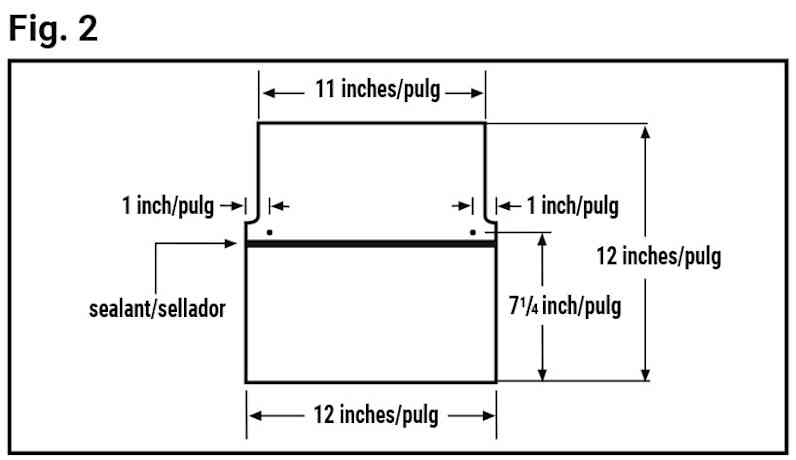

Figure 2

Patrones de sujeción alternativos

Estos productos también pueden instalarse con 2 sujetadores en cada lado, a 1 y 2 pulgadas del borde lateral y a 6 1⁄4 pulgadas del extremo expuesto (consulte la figura 3) O con 2 sujetadores a cada lado, a 1 y 2 pulgadas del borde lateral y a 7 1⁄4 pulgadas del extremo expuesto (consulte la figura 4).

Instalación de tejas de caballete y cumbrera dobles

Aplicar una capa doble de tejas para caballetes y cumbreras es facil y crea una apariencia mas estetica y agradable. Simplemente instale las tejas usando el metodo que se describe anteriormente, pero sujete las dos tejas simultaneamente: una sobre la otra. Asegurese de que los sujetadores son lo suficientemente largos para penetrar ambas capas de tejas y la plataforma del techo completa-mente.

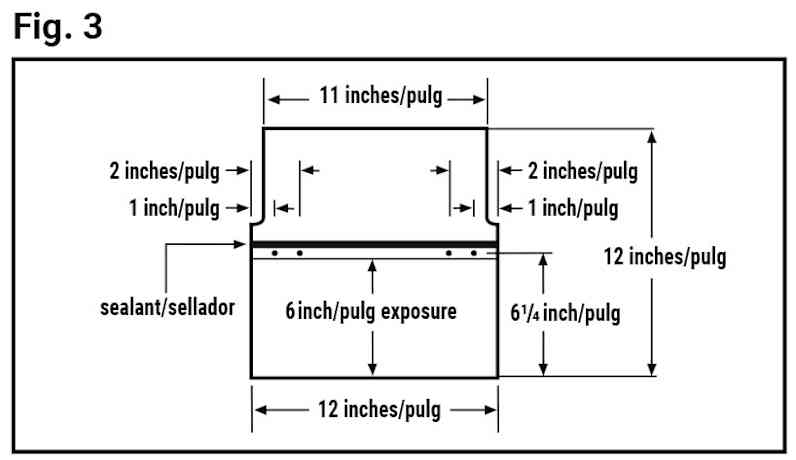

Fig 3

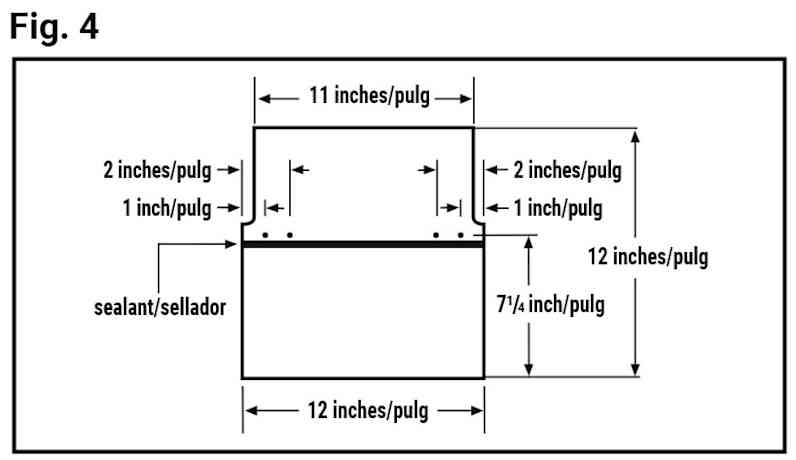

Fig 4
